Kapazitätsplanungen sind nicht immer notwendig, insbesondere aber im High-Density Umfeld sinnvoll. Speziell Schulen, Universitäten oder Seminarräume / Besprechungsräume in Unternehmen haben diese Notwendigkeit.

Gut geplante .ax Anlagen legen ihr Hauptaugenmerk auf Kapazität. Das Kriterium des flächendeckenden Empfangs ist ein notwendiges, sagt per se aber noch nichts über die Kapazität aus. Es leuchtet ein, dass ein Accesspoint am Gang evtl. alle 5 umliegenden Klassen mit Signal versorgt, dann aber zu wenig Kapazität hat um in allen Klassen stabiles Arbeiten mit je 20 – 40 Geräten zu ermöglichen.

Kapazität ist weiters abhängig von der verbauten Hardware und der tatsächlichen erreichten Client RSSI. Ein Simulationsmodell berücksichtigt also sowohl Fähigkeiten eines Clients, eines AP’s, eines gängigen Verteilungsprofils der Clients (z.B. 20 Handy’s mit ax Chipsätzen mit 1:1 MIMO, 20 Notebooks mit ac Chipsätzen und 2:2 MIMO und 3 High End Geräten 4:4 MIMO) und der Funknutzung (Art und Intensität der Datenübertragung). Dadurch ergibt sich für eine konkrete Anwendung (digitale Schule) und Gerätezahl die notwendige Kapazität.

Anhand dieser Daten wird berechnet, ob die Anzahl der Clients bedient werden kann und ob die verfügbare Sendezeit ausreichend ist.

Die Abnahmemessung ist in ihrer Durchführung ähnlich zur AP on a Stick Planungs Survey. Hier wird die bereits verbaute Anlage vermessen. Dies dient zur korrekten Einstellung der Anlage in Hinblick auf Signalstärken, Kanäle, Kanalbreiten und Berücksichtigung allfälliger nicht beseitigbarer Störquellen wie Frequenzumrichter oder Hochfrequenz Lesesysteme.

Typischerweise sind folgende Punkte Bestandteil einer Abnahmemessung:

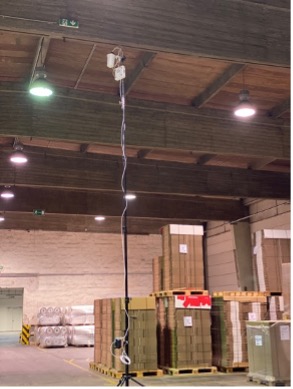

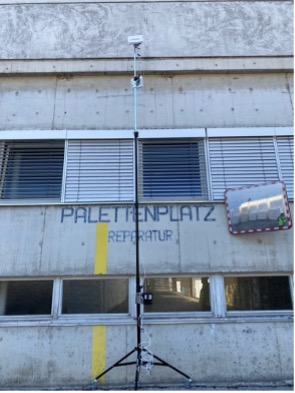

Im Unterschied zur APoS Hybrid Predictive wird zuerst eine Vorplanung durchgeführt bei der die gewünschten / angenommen AP Positionen festgelegt werden. An diesen Positionen wird dann ein Access Point (mobil) aufgestellt und die tatsächliche Ausleuchtung vermessen. Dies wird für alle Positionen wiederholt.

Hierbei gilt zu beachten:

Diese Messung macht speziell in Industrie /Produktionsanlagen und in der Logistik Sinn. Gleichzeitig ist sie die „herkömmliche“ Lösung wie sie seit rund 20 Jahren praktiziert wird, eine Vielzahl von günstigeren Softwareanbietern unterstützen ausschließlich diese Arbeitszeit Intensive Variante. High-End Produkte unterstützen die CAD basierten Simulationslösungen in Dämpfungsmodellen.

Ihre WLAN Installation ist bereits vorhanden:

Ihre WLAN Installation ist in der Planungsphase:

Um in großen Hörsälen und Auditorien ein High-Density WLAN mit optimaler Qualität betreiben zu können, ist vielfach der Einsatz von Richtantennen notwendig. Der Client bucht selbstständig auf einem AP mit guter Signalstärke ein. Verwendet man nun ausschließlich omnidirektionale Antennen, erreicht man keine gleichmäßige Verteiler der Clients auf den Accesspoints. Üblicherweise bucht eine statistische relevante Clientzahl am AP ein, der dem Eingang am nächsten ist.

Weiters kommt es dann durch Kollisionen (weil überlasteter Einzelkanal) schnell zu einem Zusammenbruch für eine größere Zahl an Clients, obwohl an sich genug Kapazität im Sinne freier AP-Radio’s vorhanden wäre. Bei der Verwendung von Richtantennen erreicht man im (wesentlich wichtigeren) Downstream eine Funkzellenverkleinerung (damit weniger Interferenz) und „überzeugt“ damit den Client durch die starke Fokussierung des AccessPoint „seinen“ Accesspoint zu wählen und nicht irgendeinen im Hörsaal.

Beispiel: mit Richtantenne in einem kleineren Hörsaal mit zwei AP’s

Hier ist es nur auf ca. 20% der Fläche dem Zufall überlassen welchen AP der Client wählt.

Beispiel: ohne Richtantenne

Hier ist es auf ca. 80% der Fläche zufällig welchen AP der Client wählt. Gleichzeitig kann es zu Kanalüberschneidungen kommen wenn sich weitere Hörsäle in der Nachbarschaft befinden.

Je nach gewünschter Kapazität wählt man dann stärker fokussierte Antennen und rastert dann den Hörsaal enger mit Funkzellen.

Dies bedingt natürlich den Ankauf von Accesspoints mit der Möglichkeit zum Anschluss externer Antennen. Auch ist in diesem Fall die Montageposition nicht frei wählbar, wiewohl auch Lösungen mit Montage an der Außenwand möglich sind und nicht nur Überkopf.

Info: Um diesen Bericht nicht mit technischen Erklärungen zu überladen, wurden für die Beschreibung technische Vereinfachungen verwendet.
